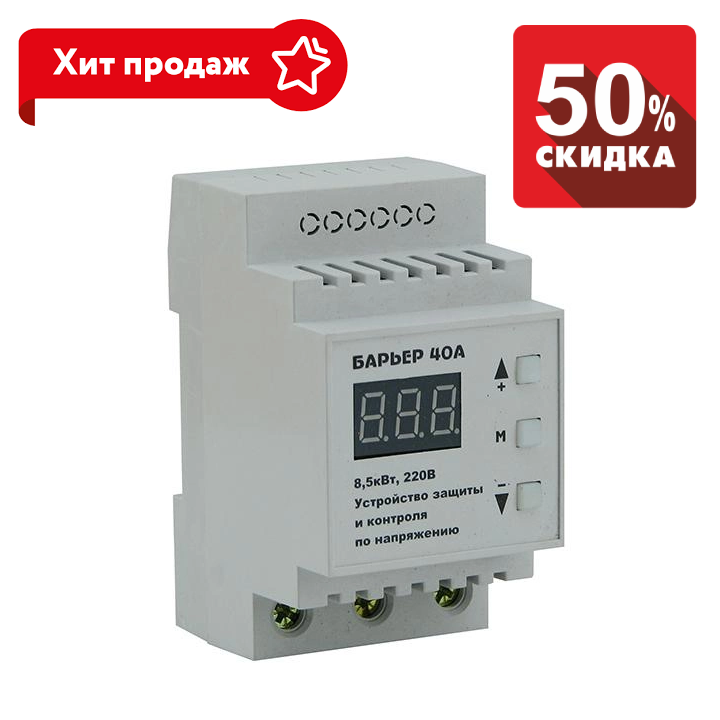

Реле напруги "Бар'єр" 40 А (потужне, надійне та якісне)

Пристрій захисту від перепадів напруги «БАР'ЄР»

БАР'ЄР мікропроцесорний із цифровим настроюванням (у подальшому — «Бар'єр») призначений для захисту будь-яких побутових електроприладів (як-от телевізори, комп'ютери, холодильники та ін.) у разі виходу мережевої напруги за межі допустимого. «Бар'єр» не вносить спотворень у форму вихідної напруги. Наявність цифрового настроювання основних параметрів «Бар'єра».

Технічні характеристики:

• Грани працездатності «Барєра» 100 + 400 В* (45 + 65 Гц*)
• Верхній поріг вимкнення навантаження 230+280 В (250 В**)
• Нижній поріг вимкнення навантаження 150+210 В (180 В**)
• Максимальний струм навантаження 40 А
• Час затримки подавання напруги 3-900 секунд (10 с**)
• Діапазон робочих температур +5... +55°С

* Змінна напруга правильної синусоїдальної форми
** Настроювання за замовчуванням

Експлуатація (принцип дії):

Після ввімкнення в мережу «Бар'єр» перевіряє напругу впродовж встановленого часу на відповідність його заданим межі й тільки після цього під'єднує навантаження. Індикатор напруги та часу здійснюється 3-розрядним індикатором. Під час виходу напруги за встановлені межі «Бар'єр» автоматично вимикає навантаження — водночас контроль мережевої напруги триває, відбиваючись миготінням індикатора. Під час входу напруги в встановлені межі вмикається таймер зворотного відліку часу, після закінчення якого під'єднується навантаження. Упродовж зворотного відліку таймера часу контроль мережевої напруги триває. Навантаження буде під'єднане тільки в тому разі, якщо за встановлений час мережева напруга жодного разу не виходило за встановлені межі.

Встановлення параметрів користувача:
Всі установки здійснюються за допомогою двох клавіш — «-» і «+» перехід із режимів встановлення в робочий режим відбувається автомаїчно через 5 після останнього натискання клавіш.

Робочий режим
Натискання «М»
Загоряються й гаснуть верхние сегменти цифр індикатора.
Відбивається встановлений верхний поріг напруги.
Клавішами «-» і «+» виробляється зміна верхньої межі напруги від 230 до 280 В

Натискання «М»
Загоряються й гаснуть нижні сегменти цифр індикатора
Відбивається встановлений нижній поріг напруга
Клавішами «-» і виробляється зміна нижньої межі напруги від 150 до 210 В

Натискання «М»
Загоряються й гаснуть літери «ссс»
На індикаторі показується встановлений час увімкнення
Клавішами «-» і «+» здійснюється зміна часу включення від 3 до 900 сек

Натискання «М»  Повертаємося в робочий режим

Призначення клем:

Фвх — вхідний фазний дріт; Фових — вихідний фазний дріт; О — провід нейтралі.

Техніка безпеки:
Максимальна сумарна потужність навантаження не має перевищувати 40 А. Забороняється використовувати «Бар'єр» зі розкритим корпусом. Не допускайте потрапляння води всередину корпусу. У разі несправності не намагайтеся відремонтувати «Бар'єр» самостійно.

Термін гарантії — 12 місяців із дня продажу. Заміна браку відбувається продавцем за місцем придбання.
